유리기판(Glass Substrate)은 인공지능(AI) 및 고성능 컴퓨팅(HPC) 반도체의 미세화 한계를 극복하기 위해 기존 유기물(플라스틱) 기반 기판(FC-BGA)을 대체하는 차세대 패키징 핵심 기술입니다. 반도체 칩의 집적도가 급격히 높아지면서 기존 플라스틱 기판은 열에 의한 휨 현상(Warpage)과 신호 손실의 물리적 한계에 부딪혔습니다. 유리기판은 표면이 극도로 평탄하고 열팽창계수가 실리콘과 유사하여 미세 회로 구현 및 대면적 패키징에 유리하며, 글로벌 빅테크 및 반도체 제조사들의 도입이 가속화되면서 핵심 수혜주에 대한 시장의 관심이 집중되고 있습니다.
1. 반도체 유리기판 도입 배경 및 핵심 장점
생성형 AI의 발전으로 고대역폭 메모리(HBM)와 대규모 GPU/NPU를 하나로 묶는 이종 집적(Heterogeneous Integration) 패키징의 중요성이 급격히 부각되었습니다. 기존 유기 플라스틱 기판은 고온 공정에서 휘어지기 쉽고 중간 연결체(실리콘 인터포저)가 필수적이어서 두께와 전력 소모가 늘어나는 문제가 있었습니다.
- 초평탄성 및 미세 회로 구현: 표면 거칠기가 낮아 더 얇고 조밀한 전기 배선 형성이 가능합니다.
- 열적 안정성(저열팽창): 실리콘 반도체와 열팽창계수가 유사하여 고온 패키징 공정 중 기판 뒤틀림이 거의 없습니다.
- 실리콘 인터포저 생략 가능: 중간 매개체 없이 칩을 기판 위에 직접 실장할 수 있어 패키지 두께를 25% 이상 줄이고 전력 소비를 30% 이상 절감합니다.
- 고주파 신호 손실 저감: 절연 특성이 우수하여 대규모 데이터 전송 속도를 획기적으로 개선합니다.

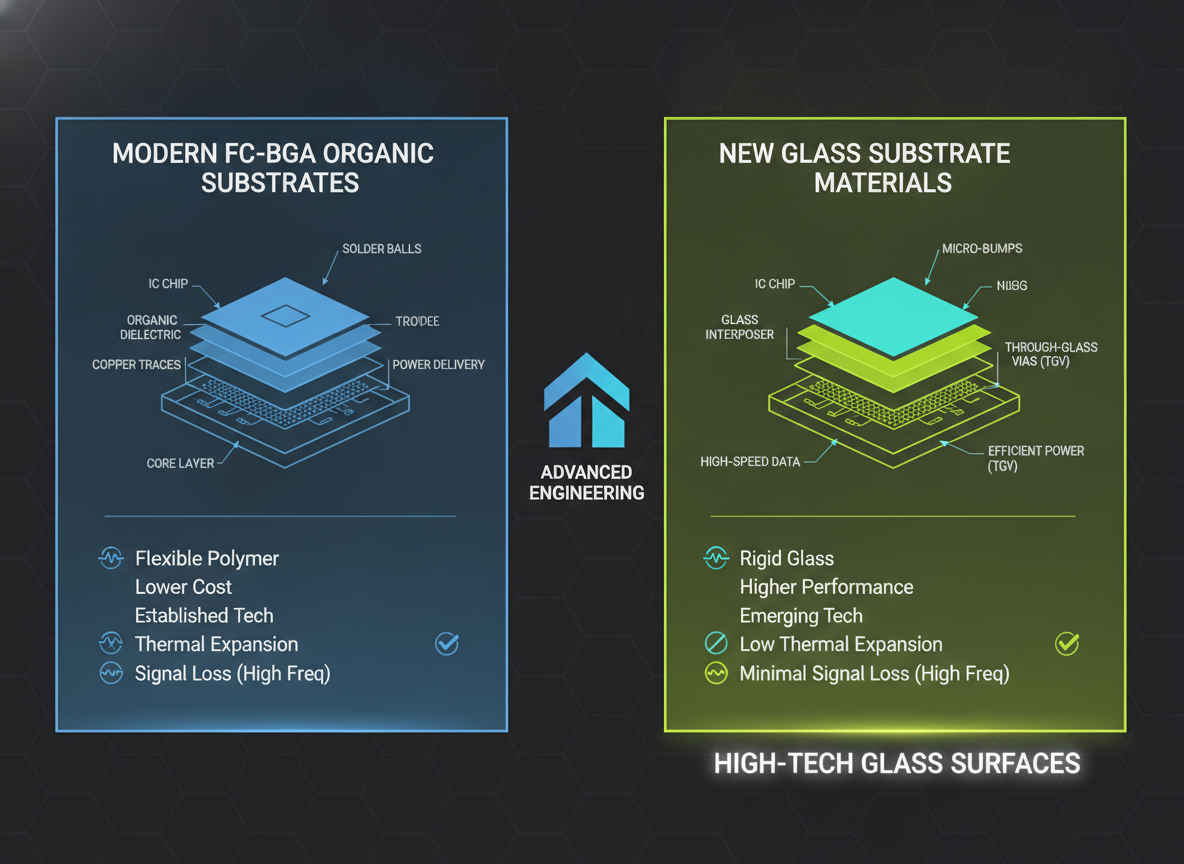

2. 유리기판 vs 플라스틱(FC-BGA) 기판 기술 비교
기존 주력 기판인 FC-BGA(플립칩 볼그리드 어레이)와 유리기판의 물리적·기술적 차이를 비교하면 차세대 기술로 주목받는 이유를 명확히 파악할 수 있습니다.
| 비교 항목 | 유기 플라스틱 기판 (FC-BGA) | 유리기판 (Glass Core) |
|---|---|---|
| 기판 소재 | 에폭시 수지 + 구리 박막 (유기물) | 고순도 붕규산/석영 유리 (무기물) |
| 열팽창계수(CTE) | 15~18 ppm/K (실리콘과 차이 큼) | 3~8 ppm/K (실리콘과 유사) |
| 기판 휨(Warpage) | 대면적 패키징 시 열변형 심함 | 고온에서도 휨 현상 극히 적음 |
| 회로 선폭/간격 | 마이크로미터(㎛) 단위 미세화 한계 | 극미세 배선(1㎛ 이하급) 구현 용이 |
| 인터포저 필요 여부 | 실리콘 인터포저 필수적 | 인터포저 기능 자체 내재화 가능 |
| 내충격성/취성 | 충격에 강함 (유연함) | 외부 충격 및 미세 크랙에 취약(깨짐) |
3. 유리기판 관련주 및 대장주 밸류체인 분석
유리기판 산업 생태계는 기판 완제품 제조사부터 유리 가공(TGV), 레이저 장비, 화학 소재, 검사 장비 업체 등으로 세분화되어 있습니다.
| 구분 | 기업명 | 주요 사업 및 유리기판 연관성 |
|---|---|---|
| 기판 완제품 (대장주) | SKC (앱솔릭스) | 미국 조지아주에 세계 최초 상업용 유리기판 전용 공장을 완공하고 글로벌 팹리스 및 빅테크 대상 고객사 인증 및 양산 준비 선도. |
| 기판 완제품 | 삼성전기 | 세종 사업장에 파일럿 라인을 구축하고 삼성전자 파운드리·메모리 및 글로벌 고객사 대상 연구개발과 상용화 로드맵 가동. |
| 레이저 가공 장비 | 필옵틱스 | TGV(유리관통전극) 형성을 위한 레이저 드릴링 및 유리기판 절단(커팅) 전용 양산 장비 공급 레퍼런스 보유. |
| 검사 및 장비 | 와이씨켐 | 유리기판 제조 공정에 필수적인 TGV 식각 전용 코팅제, 포토레지스트(PR), 유리 스트리퍼 등 화학 소재 개발. |
| 레이저 장비 | 이오테크닉스 | 반도체 및 디스플레이 레이저 마커, 레이저 드릴링 전문 기업으로 유리기판 가공용 레이저 장비 기술 개발. |
| 장비/소재 | 제이앤티씨 | 모바일 커버글라스 기술력을 기반으로 반도체용 유리기판 공정 진출 및 TGV 가공 기술 개발 추진. |
| 검사/세정 | 기가비스 | 반도체 기판 광학 검사(AOI) 및 수리(AOR) 장비 기업으로, 초미세 유리기판용 결함 검사 장비 개발. |
4. 유리기판 핵심 제조 공정(TGV 및 레이저 가공)
유리기판 제작의 성패는 단단하면서도 깨지기 쉬운 유리에 미세한 수직 관통 구멍을 뚫고 전도성 금속을 채우는 공정에 달려 있습니다.

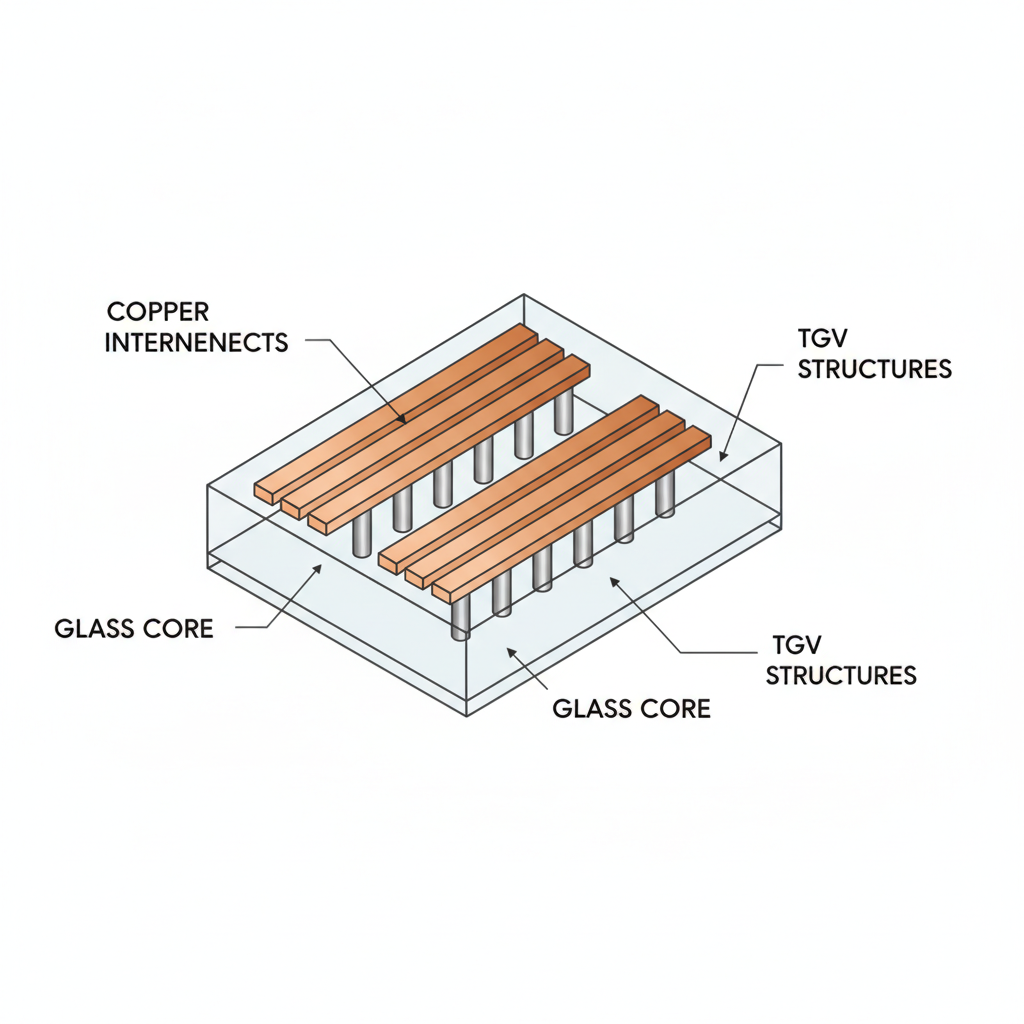

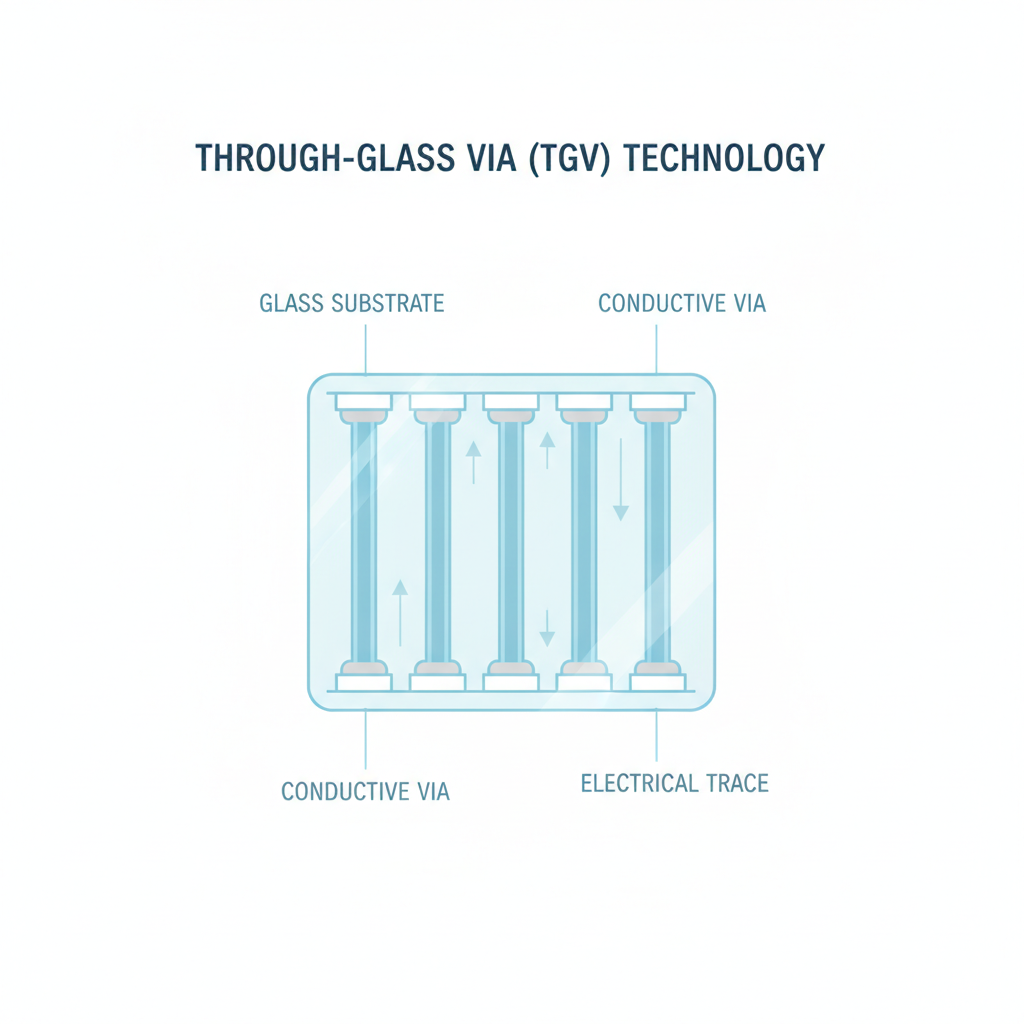

1) TGV (Through Glass Via, 유리관통전극) 공정
수십 마이크로미터 두께의 유리에 수만 개 이상의 미세한 구멍(Via Hole)을 정밀하게 뚫는 공정입니다. 실리콘 관통전극(TSV)보다 식각 속도가 빠르고 제조 비용이 저렴하지만, 구멍 주변에 미세 균열(Micro Crack)이 생기지 않도록 제어하는 것이 핵심입니다.
2) 레이저 유도 에칭(Laser-Induced Deep Etching)
초단파 펄스 레이저를 조사해 유리 내부에 결함을 유도한 후, 화학 식각액으로 정밀하게 구멍을 넓히는 하이브리드 가공 방식이 주로 채택됩니다.
3) 메탈라이제이션(Metalization, 금속화 배선)
형성된 비아 홀 내벽에 시드(Seed) 층을 증착하고 구리(Cu)를 채워 상하부 전기 신호를 연결하는 공정입니다. 유리와 구리 사이의 박리(Peeling)를 막는 접착력 강화 기술이 필수적입니다.
5. 글로벌 기업별 상용화 로드맵 및 양산 일정
인텔(Intel)이 2030년까지 유리기판 기반 패키징 양산을 선언한 이후, 글로벌 반도체 및 부품 기업들의 일정이 앞당겨지고 있습니다.
- SKC (앱솔릭스): 2024~2025년 조지아 공장 시제품 생산 및 고객사 인증을 거쳐 고성능 서버·데이터센터용 양산 돌입 목표.
- 삼성전기: 파일럿 라인 가동을 시작으로 2026년 이후 고성능 반도체 패키지용 유리기판 상용화 추진.
- 인텔(Intel): 미국 애리조나 공장 중심의 R&D를 통해 대규모 데이터센터용 칩셋에 유리기판을 우선 적용하는 로드맵 구축.
- AMD, 엔비디아(NVIDIA): 차세대 AI 가속기 및 대용량 GPU의 휨 방지와 전송 대역폭 확장을 위해 유리기판 공급망과의 협력 검토.
6. 유리기판 투자 시 점검해야 할 리스크 요인
유리기판은 차세대 성장 동력으로 유망하지만, 상용화 초기 단계에 따른 불확실성을 반드시 인지해야 합니다.
- 취성(Brittleness)으로 인한 수율 한계: 유리는 깨지기 쉬워 공정 운송 및 조립 중 파손 위험이 높으며, 양산 수율 안정화까지 시간이 걸릴 수 있습니다.
- 실적 가시화 시차: 테마성 이슈로 주가가 선반영된 후 실제 기업의 매출 및 영업이익으로 연결되기까지 일정 기간 검증이 필요합니다.
- 기존 FC-BGA 진영의 기술 개선: 기존 유기 기판 제조사들의 미세화 및 방열 보완 기술 발전으로 유리기판 도입 시점이 지연될 가능성도 존재합니다.
7. 자주 묻는 질문(FAQ)
결론 및 투자 전략 요약
유리기판은 무어의 법칙 한계와 AI 반도체의 발열·대역폭 병목을 해결할 차세대 어드밴스드 패키징의 핵심 게임체인저입니다. 단기적인 주가 급등락에 편승하기보다는 ① 글로벌 공급망에 진입한 대장주(완제품 제조사), ② TGV 및 레이저 가공 핵심 장비 특허 보유사, ③ 실제 전용 화학 소재 양산 기업을 중심으로 밸류체인별 기술 경쟁력과 수주 실적을 점검하며 중장기 관점에서 접근하는 것이 바람직합니다.
